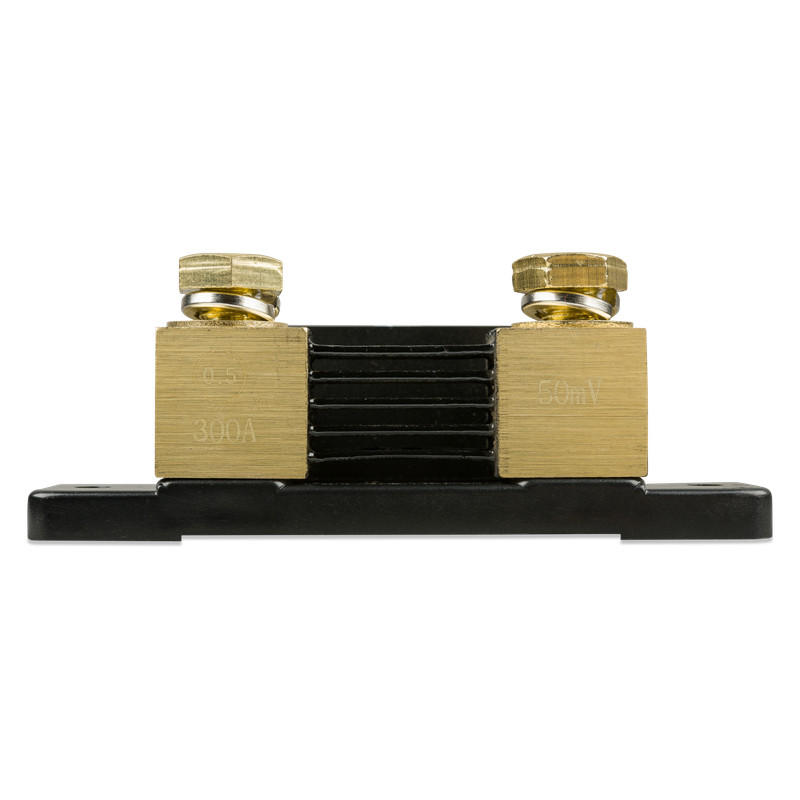

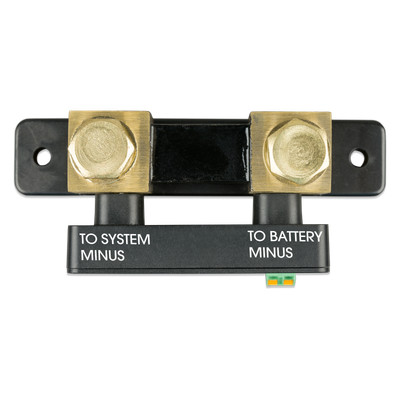

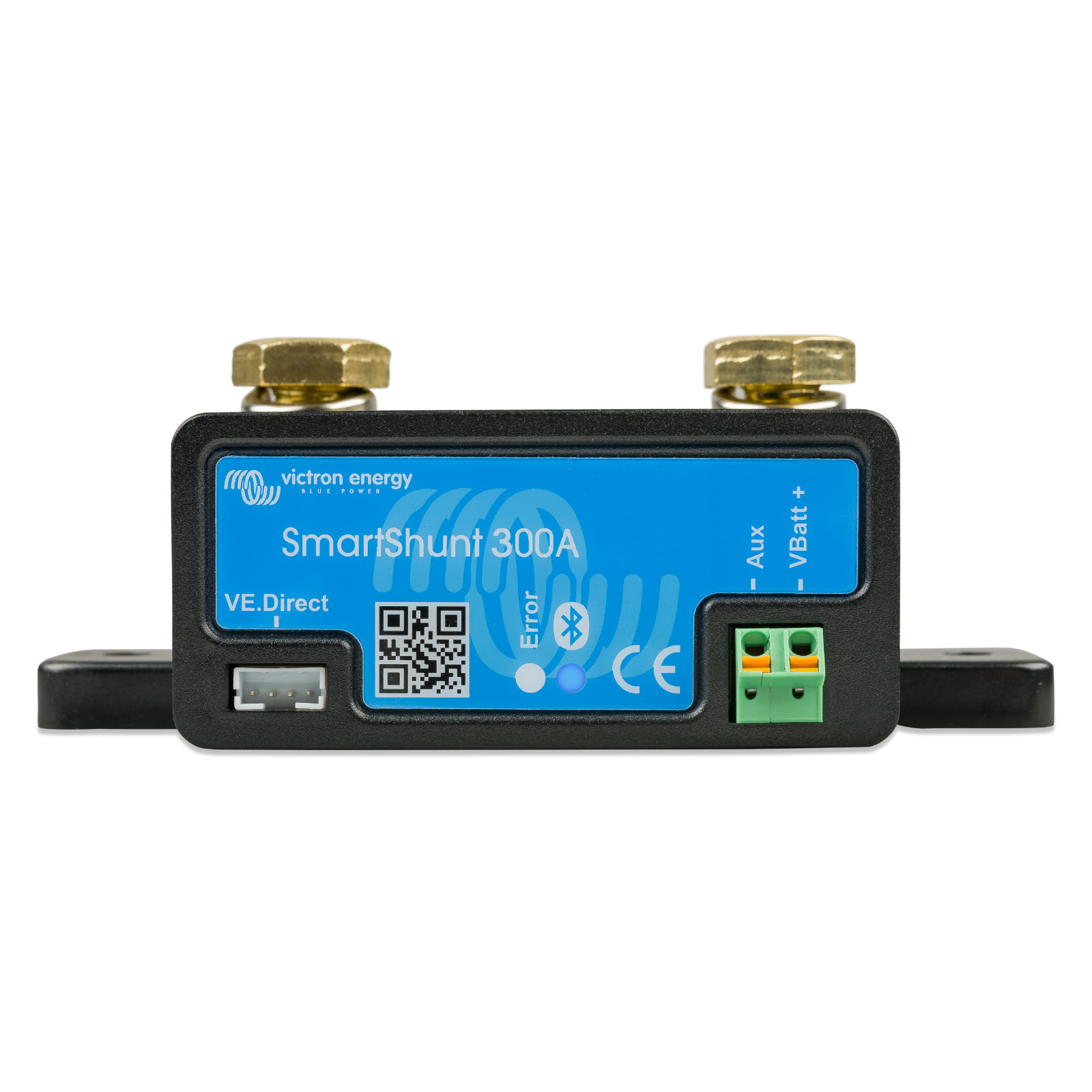

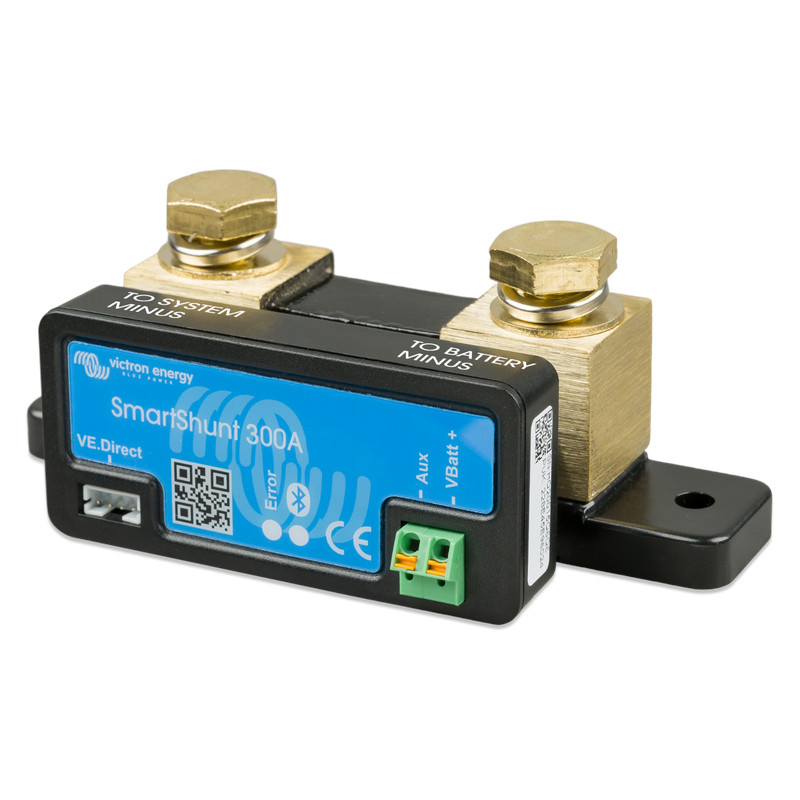

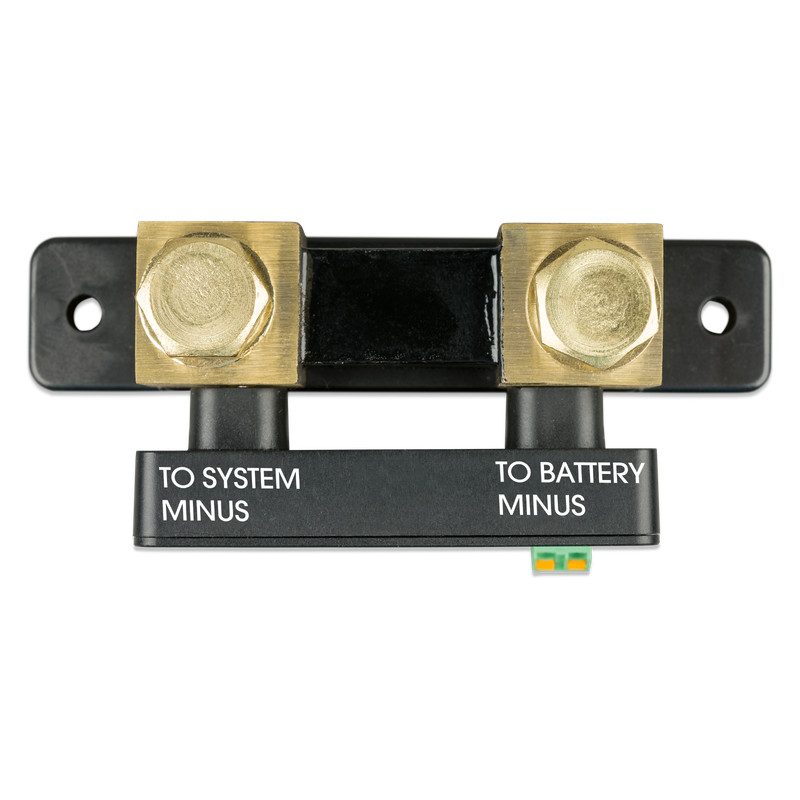

Bocznik SmartShunt 300A/50mV
SmartShunt to zaawansowany monitor akumulatora z bocznikiem 300A marki Victron Energy. Wyniki prezentowane są w aplikacji VictronConnect na urządzeniu z systemem Android, iOS, Windows, oraz macOS Xs.
Szczegóły produktu
- Marka
- Victron Energy
- Indeks
- SHU050130050
- MPN
- SHU050130050
Karta techniczna
| Kategoria | Bluetooth |
|---|---|
| Boczniki Monitory akumulatorów | Tak |
Opis
Opis
SmartShunt 300A
Zaawansowany monitor akumulatorowy
Bocznik SmartShunt jest jednoczęściowym monitorem akumulatorowym bez wyświetlacza. Rolę wyświetlacza pełni Twój smartphone!
SmartShunt łączy się przez Bluetooth z aplikacją VictronConnect w Twoim telefonie (lub tablecie), dzięki czemu możesz wygodnie dokonywać odczytu wszystkich monitorowanych parametrów akumulatora, tj. stanu naładowania, pozostałego czasu pracy, danych historycznych, i nie tylko.
SmartShunt można również podłączyć do urządzenia GX, na którym również można dokonywać odczytu. Połączenie SmartShunt tworzy się kablem VE.Direct.
Kluczowe funkcjonalności
Połączenie Bluetooth
Uzyskaj dostęp do danych na żywo dotyczących wydajności i obciążenia dzięki bezprzewodowemu połączeniu z aplikacją VictronConnect na telefonie lub tablecie
Port VE.Direct
Umożliwia połączenie z urządzeniem GX za pomocą kabla VE.Direct oraz zdalne monitorowanie i zarządzanie systemem poprzez portal VRM
Dodatkowe złącze
Umożliwia monitorowanie drugiego akumulatora, punktu pośredniego instalacji lub podłączenie czujnika temperatury dla dokładniejszej kontroli systemu
Ochrona akumulatora
Funkcje SafetyShield+ oraz precyzyjna technologia bocznikowania pomagają chronić akumulator i wydłużyć jego żywotność
Uniwersalne zastosowanie
Dokładne monitorowanie akumulatorów litowych, AGM oraz z płynnym elektrolitem z możliwością konfiguracji w aplikacji VictronConnect
Wodoodporność IP65*
Klasa ochrony IP65 zapewnia odporność na wodę i pył, umożliwiając niezawodną pracę w trudnych warunkach *Dotyczy tylko modeli IP65
Dlaczego SmartShunt?
SmartShunt stanowi dobrą alternatywę dla monitora akumulatorowego BMV, szczególnie w układach, w których monitorowanie akumulatora jest konieczne, lecz nadmierna ilość kabli tworzyłaby zbędny bałagan.
Schematy połączeń
Przykłady różnych konfiguracji SmartShunt

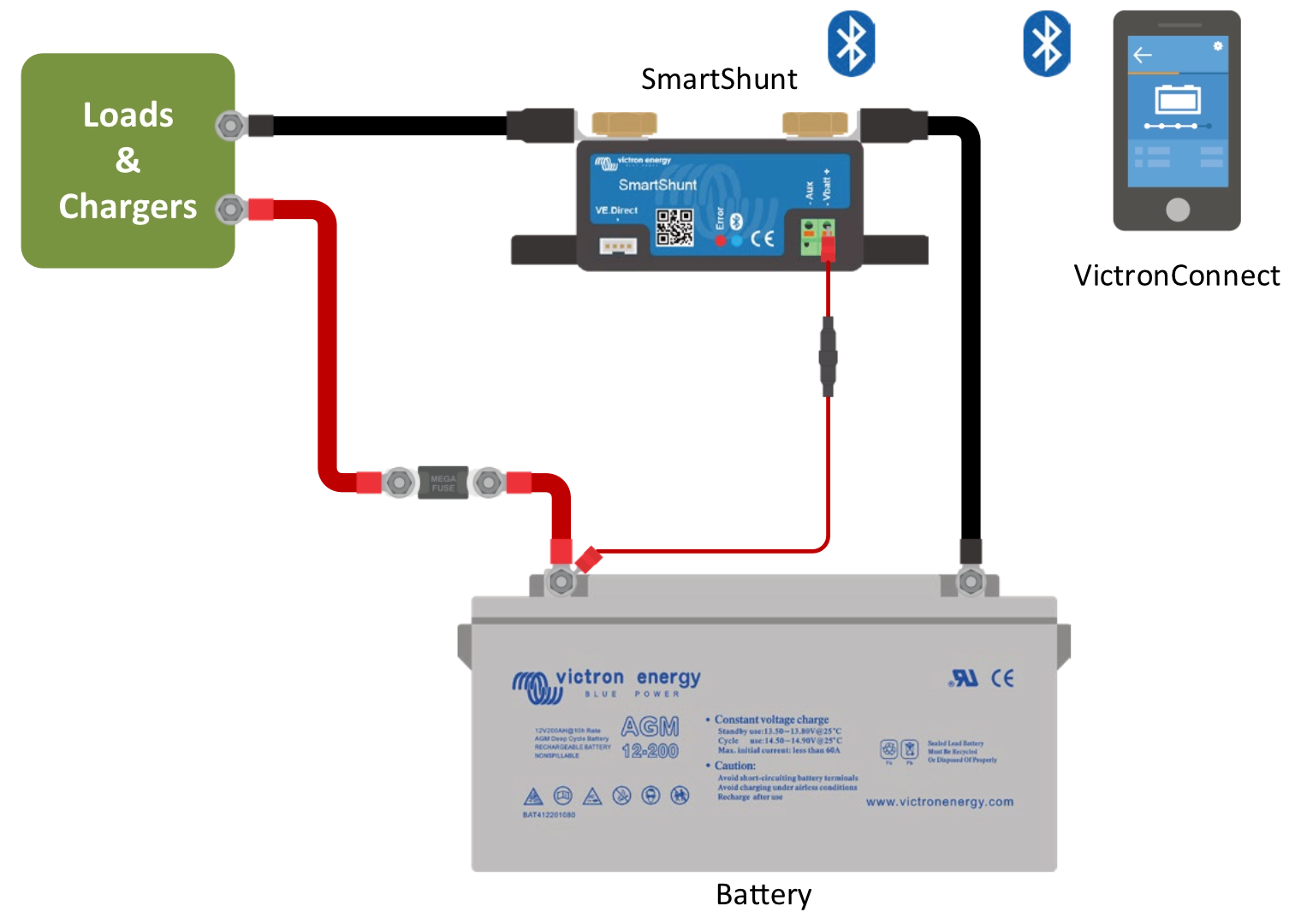

Podstawowe okablowanie SmartShunt
Standardowe połączenie monitora z akumulatorem. Ten schemat pokazuje podstawową konfigurację SmartShunt w systemie jednobateriowym.
- Proste podłączenie do akumulatora
- Minimalna ilość przewodów
- Idealne dla podstawowych zastosowań

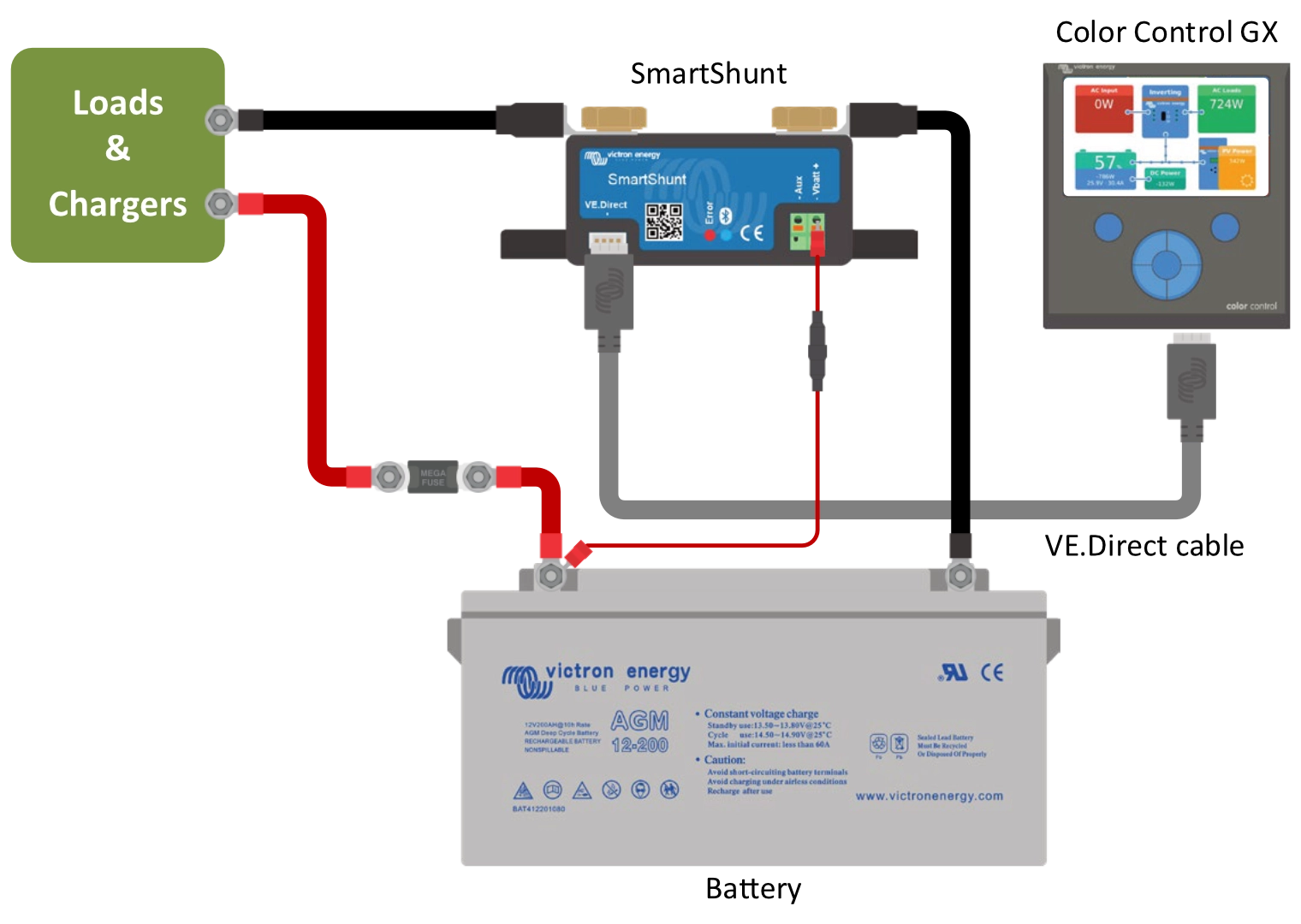

Połączenie z urządzeniem GX
Integracja SmartShunt z systemem zarządzania Victron GX. Umożliwia centralne monitorowanie wszystkich parametrów systemu.
- Połączenie kablem VE.Direct
- Centralne monitorowanie
- Zaawansowane funkcje systemu

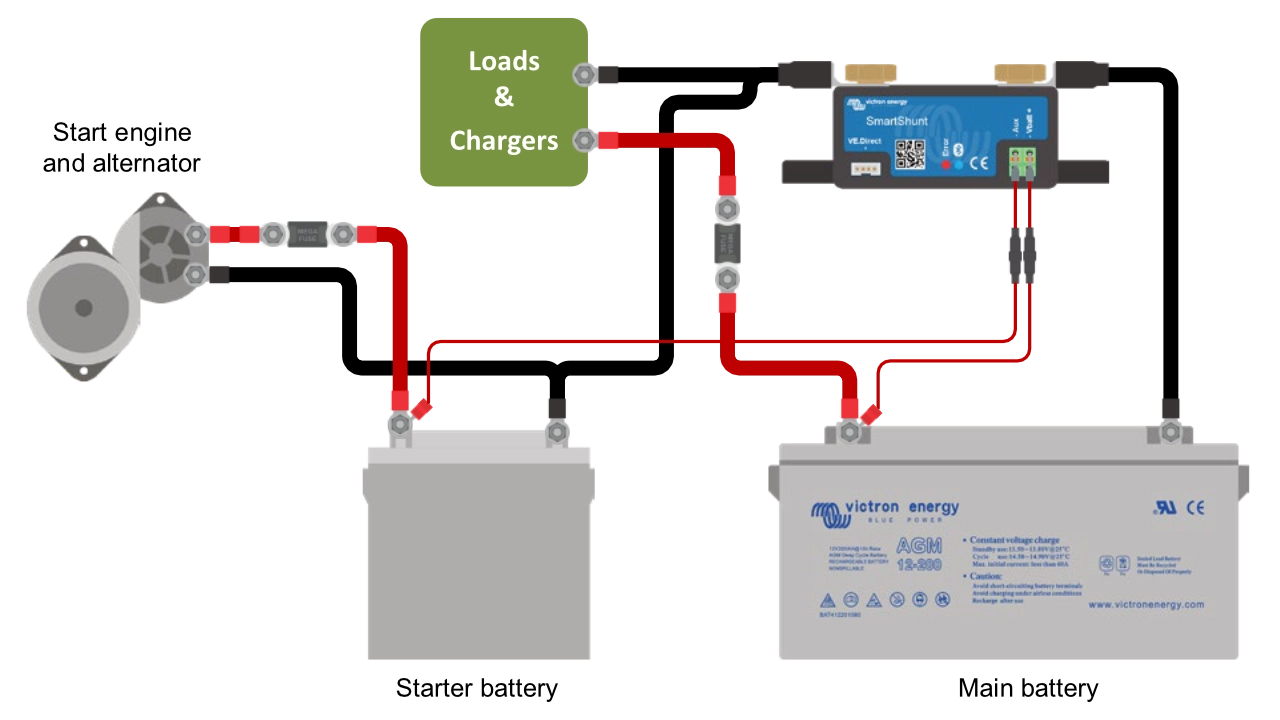

Pomiar napięcia akumulatora rozruchowego
Konfiguracja umożliwiająca monitorowanie drugiego akumulatora w systemie, takiego jak akumulator rozruchowy w pojeździe.
- Monitorowanie dwóch akumulatorów
- Kontrola stanu rozruchu
- Optymalizacja ładowania

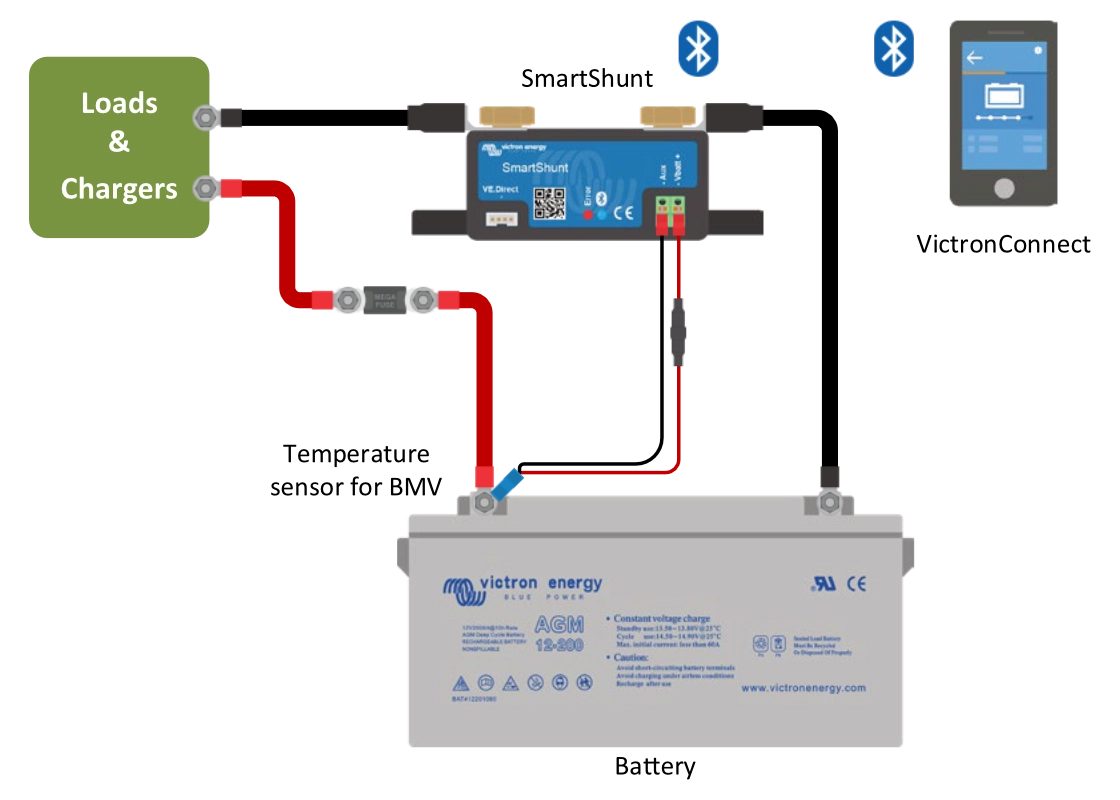

Pomiar temperatury akumulatora
Konfiguracja z czujnikiem temperatury umożliwiająca precyzyjne monitorowanie warunków termicznych akumulatora dla optymalnej pracy.
- Precyzyjny pomiar temperatury
- Kompensacja temperaturowa
- Ochrona przed przegrzaniem

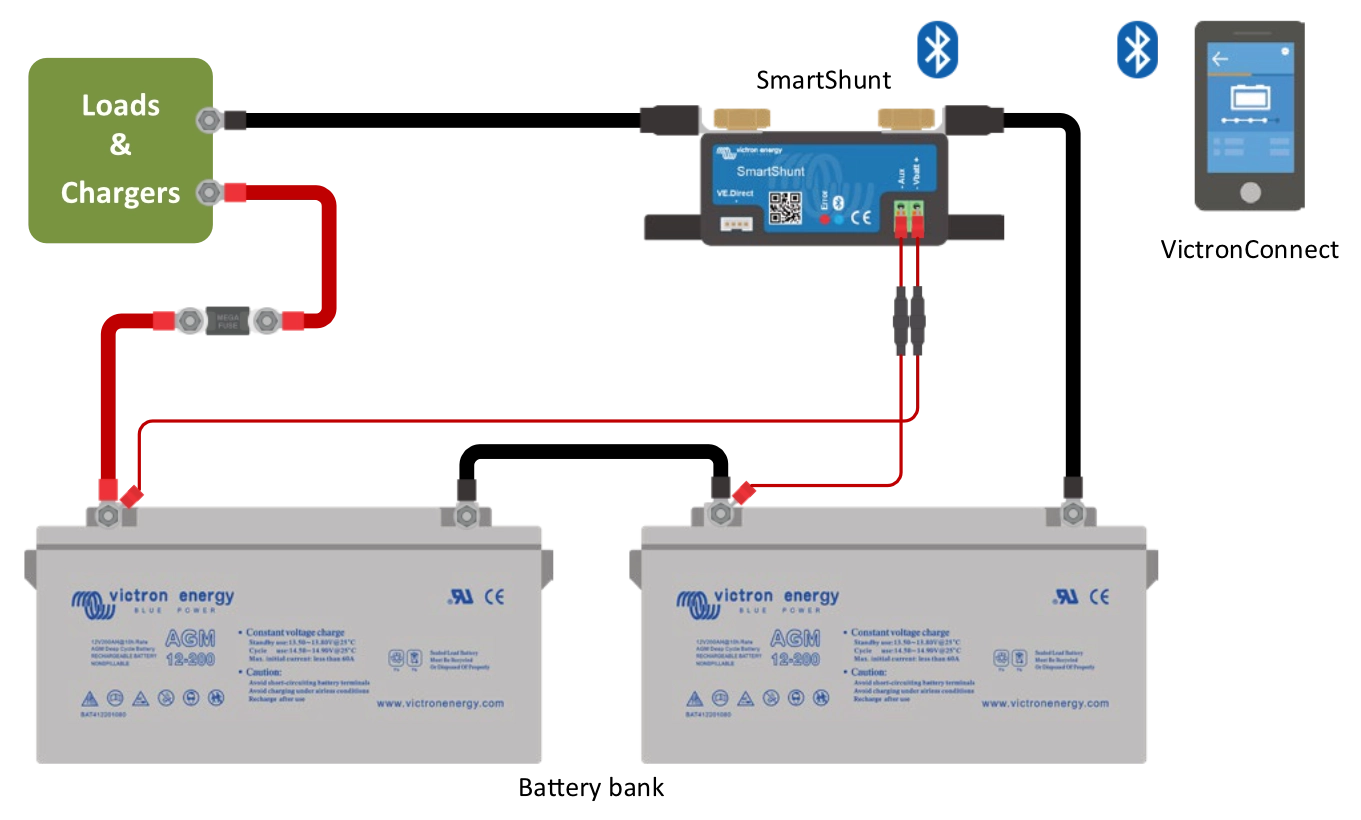

Pomiar punktu pośredniego banku akumulatorów
Monitorowanie punktu pośredniego banku akumulatorów pozwala na wczesne wykrycie nierównowagi lub uszkodzenia ogniw.
- Wczesne wykrywanie problemów z akumulatorami
- Kontrola równomiernego ładowania
- Wydłużenie żywotności akumulatorów
Zastosowania SmartShunt
Uniwersalne rozwiązanie dla różnych branż
Pojazdy rekreacyjne
Zapewnia niezawodne monitorowanie energii w kamperach, vanach i przyczepach
Marine
Idealny do instalacji morskich, oferując precyzyjną kontrolę systemu energetycznego na jachtach i łodziach
Systemy off-grid
Umożliwia szczegółowe monitorowanie akumulatorów oraz pomiar energii DC w systemach zasilania off-grid

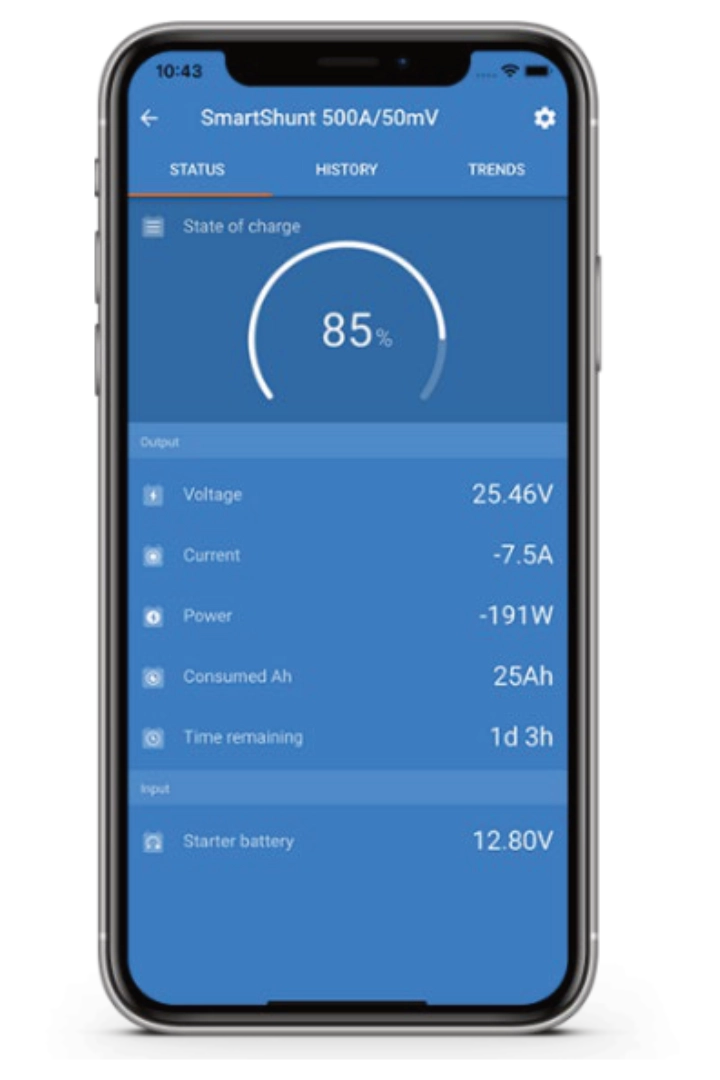

Aplikacja VictronConnect
Twój telefon pełni rolę wyświetlacza dla SmartShunt. Aplikacja VictronConnect umożliwia wygodny odczyt wszystkich parametrów akumulatora.
- Stan naładowania akumulatora
- Pozostały czas pracy
- Dane historyczne
- Trendy i wykresy
Różnice w porównaniu z monitorem BMV-712
Ograniczenia SmartShunt
Brak alarmu
Brak programowalnego alarmu wizualnego i dźwiękowego
Brak przekaźnika
Brak programowalnego przekaźnika
FAQ
Najczęściej zadawane pytania
Specyfikacja
SmartShunt 300A (SHU050130050) |
|
|
Zakres napięcia zasilania |
6,5 - 70 VDC |
|
Pobór prądu |
< 1mA |
|
Zakres napięcia wejściowego, bateria pomocnicza |
6,5 - 70 VDC |
|
Pojemność baterii (Ah) |
1 - 9999 Ah |
|
Zakres temperatury pracy |
-40 +50°C |
|
Pomiar napięcia drugiej baterii lub temperatury z punktu środkowego |
Tak |
|
Zakres pomiaru temperatury |
-20 +50 °C |
|
Port komunikacji bezpośredniej VE.Direct |
Tak |
|
ROZDZIELCZOŚĆ I DOKŁADNOŚĆ |
|
|
Prąd |
± 0,01 A |
|
Napięcie |
± 0,01 V |
|
Amperogodziny |
± 0,1 Ah |
|
Stan naładowania (0 - 100%) |
± 0,1 % |
|
Czas do rozładowania |
± 1 min |
|
Temperatura (opcjonalny czujnik temperatury podłączony) |
± 1°C (0 – 50 °C) |
|
Dokładność pomiaru prądu |
± 0,4 % |
|
Przesunięcie |
Mniej niż 10 mA |
|
Dokładność pomiaru napięcia |
± 0,3 % |
|
INSTALACJA I WYMIARY |
|
|
Wymiary (w x sz x g) |
44 x 120 x 44 mm |
|
Śruby przyłączeniowe bocznika |
M8 |
|
Kategoria ochrony |
IP21 |
|
STANDARDY |
|
|
Bezpieczeństwo |
EN 60335-1 |
|
Emisja / Odporność |
EN-IEC 61000-6-1, EN-IEC 61000-6-2, EN-IEC 61000-6-3 |
|
Motoryzacyjne |
EN 50498 |
|
AKCESORIA |
|
|
Kable (w zestawie) |
Dwa kable z bezpiecznikiem 1 A, do połączenia '+' i baterii rozruchowej lub punktu środkowego |
|
Czujnik temperatury |
Opcjonalny ( ASS000100000 ) |
|
Uwaga dotycząca zasięgu Bluetooth |
Bocznik i kable elektryczne negatywnie wpływają na zasięg sygnału Bluetooth. Wynikowy zasięg 10-15 metrów jest jednak zadowalający w większości przypadków. Bliskość innych elementów przewodzących, takich jak metalowa rama pojazdu lub woda morska wokół kadłuba łodzi, może zmniejszyć zasięg sygnału Bluetooth do nieakceptowalnego poziomu. Rozwiązaniem w takim przypadku jest dodanie VE.Direct Bluetooth Dongle ( ASS030536011 ) do systemu i wyłączenie Bluetooth w SmartShunt. |
