Regulator ładowania SmartSolar MPPT RS 450/200-MC4
Regulator ładowania SmartSolar MPPT RS stanowi rozwiązanie dla instalacji składających się z dużej ilości połączonych paneli fotowoltaicznych. Napięcie akumulatora 48 V, prąd ładowania 200 A, maksymalna moc ładowania 11,52 kW.
- Dostępne na zamówienie
Szczegóły produktu
- Marka
- Victron Energy
- Indeks
- SCC145120510
- EAN13
- 8719076062745
- MPN
- SCC145120510
Karta techniczna
| Kategoria | Prąd ładowania | Bluetooth | Rodzaj | Maksymalne napięcie Voc | Model (Rabat) |
|---|---|---|---|---|---|
| Regulatory ładowania | 200A | Tak | MPPT | 450V | CUO |
Opis
Opis

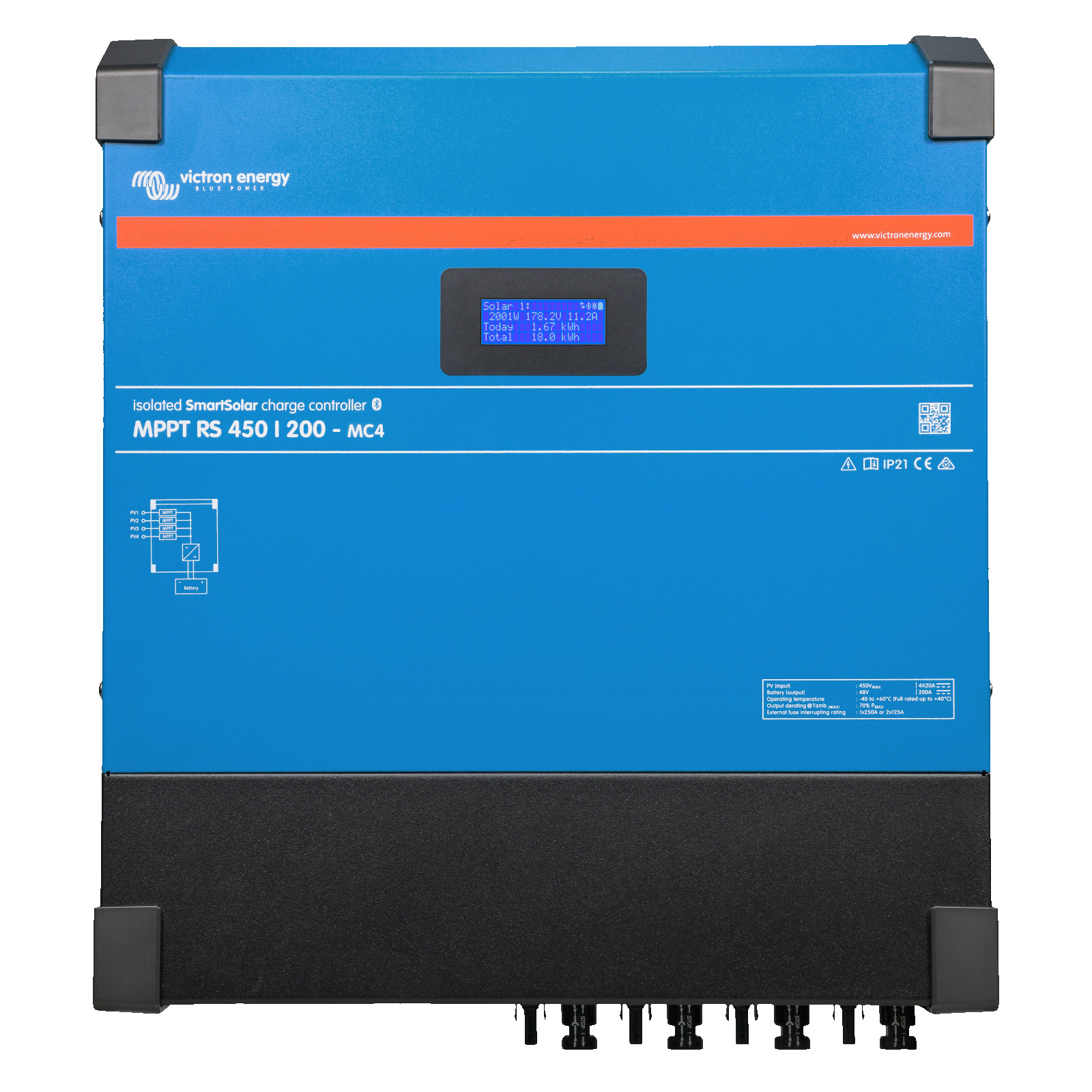

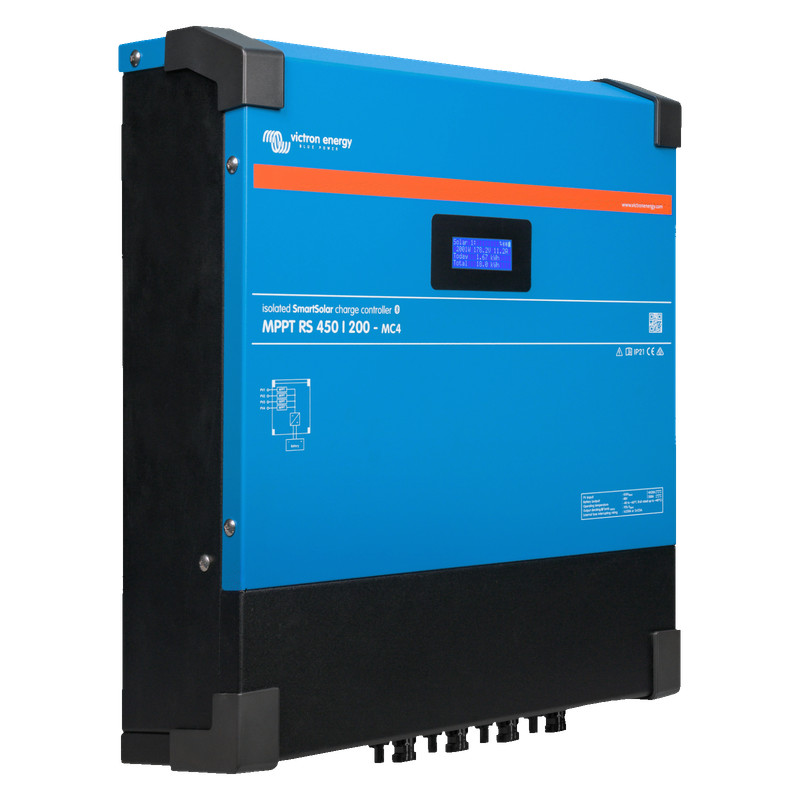

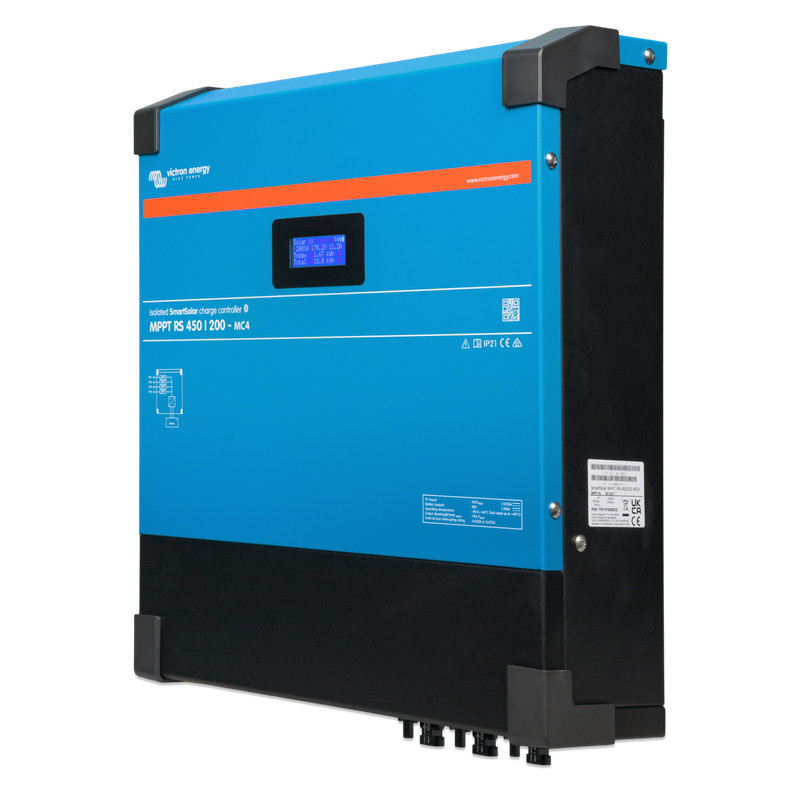

SmartSolar MPPT RS 450/200-MC4
Inteligentny sterownik ładowania solarnego
SmartSolar MPPT RS to zaawansowane rozwiązanie dla rozbudowanych systemów fotowoltaicznych, które łączy nowoczesny design z najwyższym standardem bezpieczeństwa energetycznego. Wytrzymała metalowa obudowa i w pełni osłonięte przyłącza sprawiają, że urządzenie doskonale sprawdzi się zarówno w dużych instalacjach off-grid, jak i systemach połączonych z siecią.
Zdalny monitoring przez Bluetooth oraz pełna programowalność pozwalają na precyzyjne dopasowanie pracy urządzenia do indywidualnych potrzeb użytkownika.
Ten profesjonalny sterownik solarny umożliwia pełne zarządzanie energią i historyczny wgląd w wydajność instalacji dzięki intuicyjnej aplikacji mobilnej.
Najważniejsze cechy
Poznaj przewagi, które robią różnicę
Szybkie ładowanie 200A
Prąd o natężeniu 200A umożliwia sprawne i bezpieczne uzupełnianie energii. To optymalne rozwiązanie dla systemów solarnych średniej wielkości, łączące tempo pracy z dbałością o kondycję akumulatorów.
Wysokie napięcie wejściowe
Regulator obsługuje maksymalne napięcie wejściowe do 450V, co umożliwia efektywne wykorzystanie paneli o wyższym napięciu, zapewniając większą elastyczność w konfiguracji systemu solarnego.
Inteligentna optymalizacja MPPT
Zaawansowany algorytm śledzenia punktu mocy (MPPT) w czasie rzeczywistym koryguje parametry pracy systemu. Dzięki temu wyciśniesz maksimum energii z paneli, bez względu na warunki pogodowe.
Dlaczego warto wybrać SmartSolar MPPT RS?
SmartSolar MPPT RS to idealne rozwiązanie dla osób poszukujących bezkompromisowej wydajności i spokoju ducha w zarządzaniu własną siecią energetyczną.
Kluczowe funkcje
Ładuj energię słoneczną w inteligentny sposób dzięki inżynierii na najwyższym poziomie
MPPT: Ultra szybkie śledzenie punktu
mocy maksymalnej
SmartSolar RS to zaawansowany sterownik, który błyskawicznie optymalizuje zbiór energii z paneli fotowoltaicznych, zapewniając skuteczne ładowanie magazynów energii o napięciu 48 V.
- Obsługa układów paneli FW od 65 V do 450 V Voc
- Efektywne ładowanie prądem o natężeniu 200 A
- Programowalne ustawienia dla akumulatorów litowych, kwasowych i innych

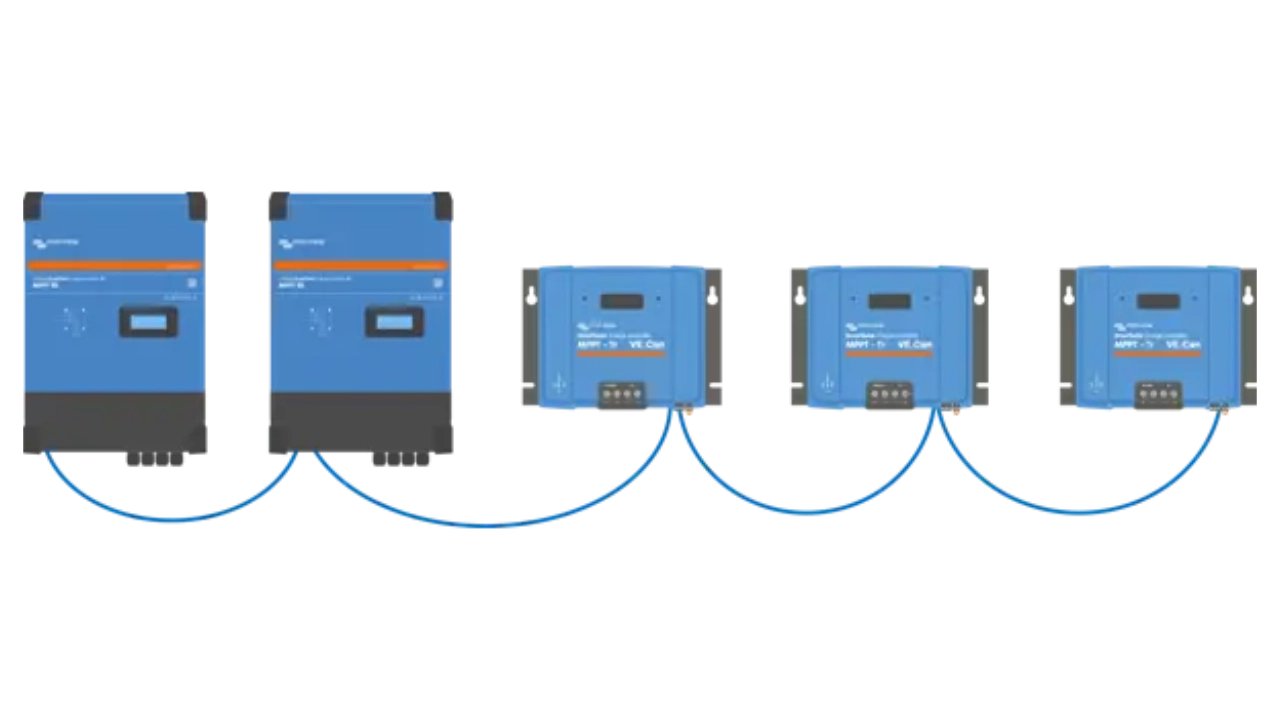

Łatwa rozbudowa i synchronizacja
SmartSolar RS wykorzystuje porty VE.Can do sprawnej komunikacji z innymi urządzeniami, co pozwala na budowę skalowalnych i inteligentnych systemów solarnych.
- Łączenie szeregowe sterowników za pomocą kabli RJ45
- Wszystkie urządzenia w układzie wspólnie realizują etapy ładowania
- Bezpośredni przesył danych do urządzeń GX, takich jak Cerbo GX

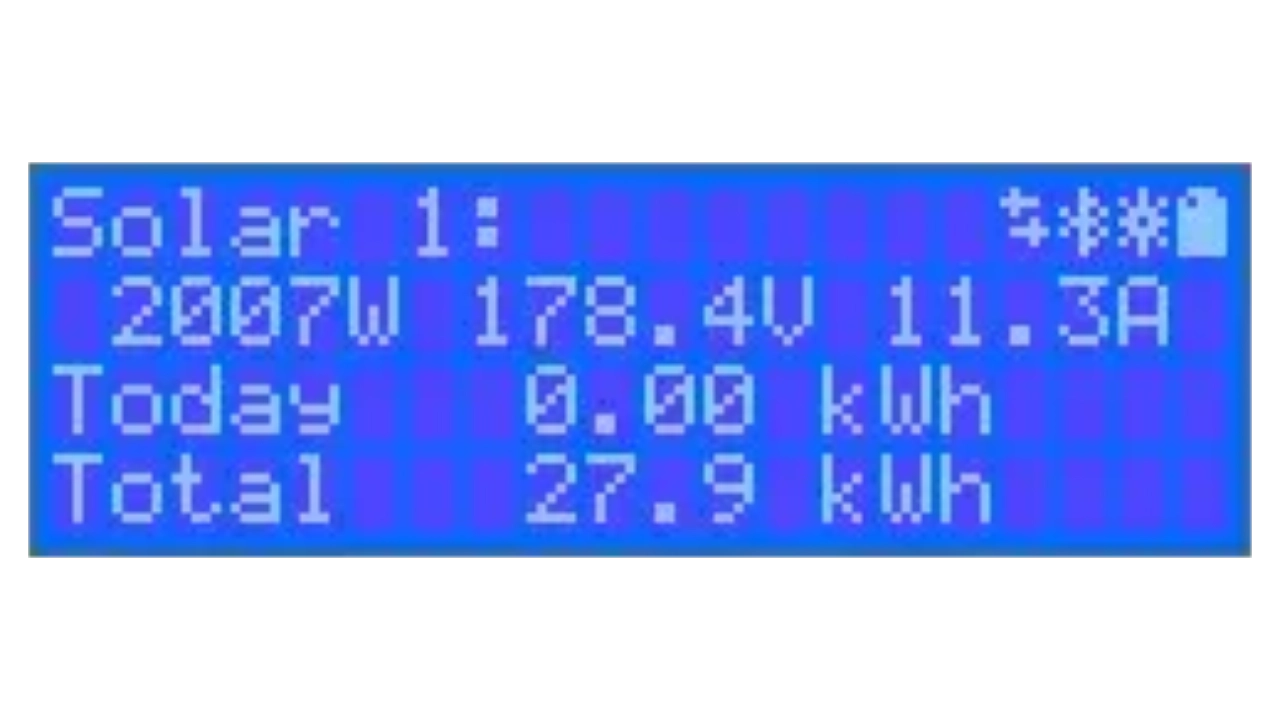

Wyświetlacz SmartSolar
Sterownik ładowania solarnego SmartSolar RS posiada zintegrowany ekran na przednim panelu, który umożliwia błyskawiczną kontrolę pracy systemu bez użycia dodatkowych narzędzi.
- Monitorowanie napięcia, prądu ładowania oraz pracy obu układów paneli
- Podgląd statusu oraz wartości ogólnych i chwilowych w czasie rzeczywistym
- Szybka diagnostyka dzięki natychmiastowemu wyświetlaniu kodów błędów

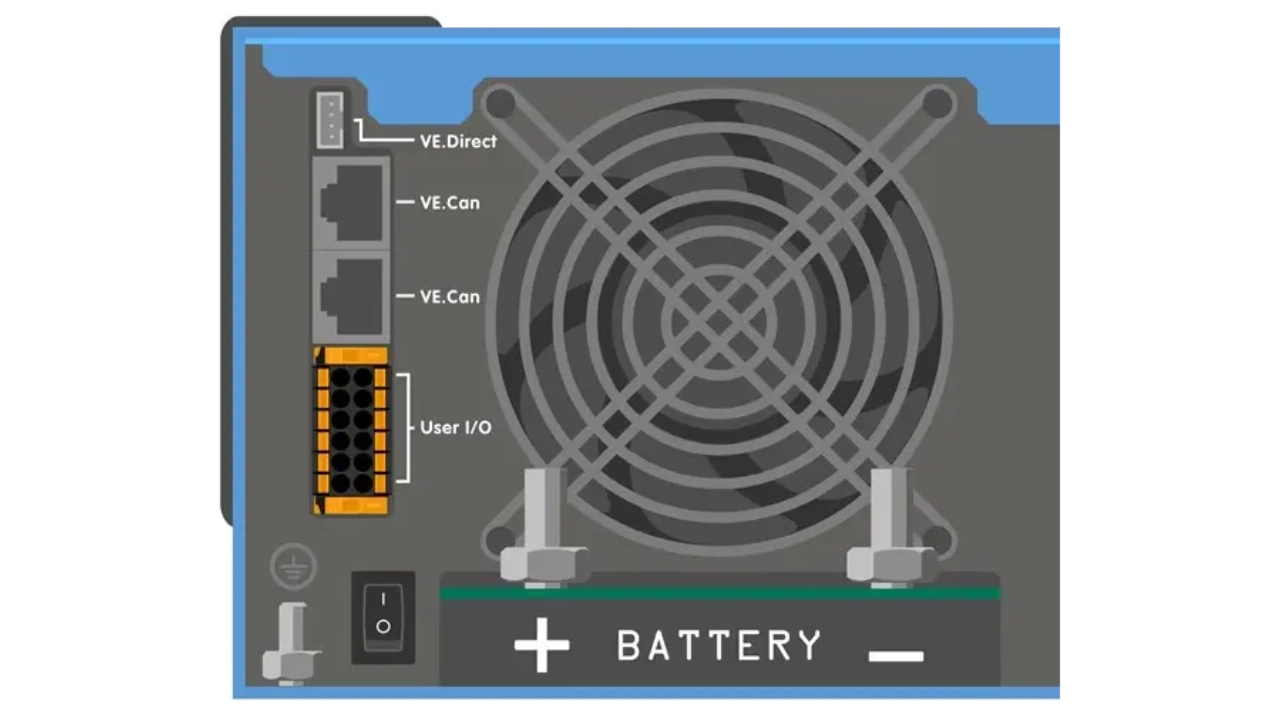

Połączenia I/O
Sterownik ładowania solarnego SmartSolar RS oferuje zaawansowane możliwości integracji, które pozwalają na pełną automatyzację i zwiększenie bezpieczeństwa pracy systemu.
- Programowalny przekaźnik oraz funkcja zdalnego pomiaru temperatury i napięcia
- Obsługa sygnałów zezwalających na ładowanie z systemów Victron smallBMS
- Kompatybilność z zewnętrznymi systemami BMS różnych producentów
Ekosystem Victron
System Victron został zaprojektowany, aby zapewnić Ci pełną kontrolę zawsze i wszędzie

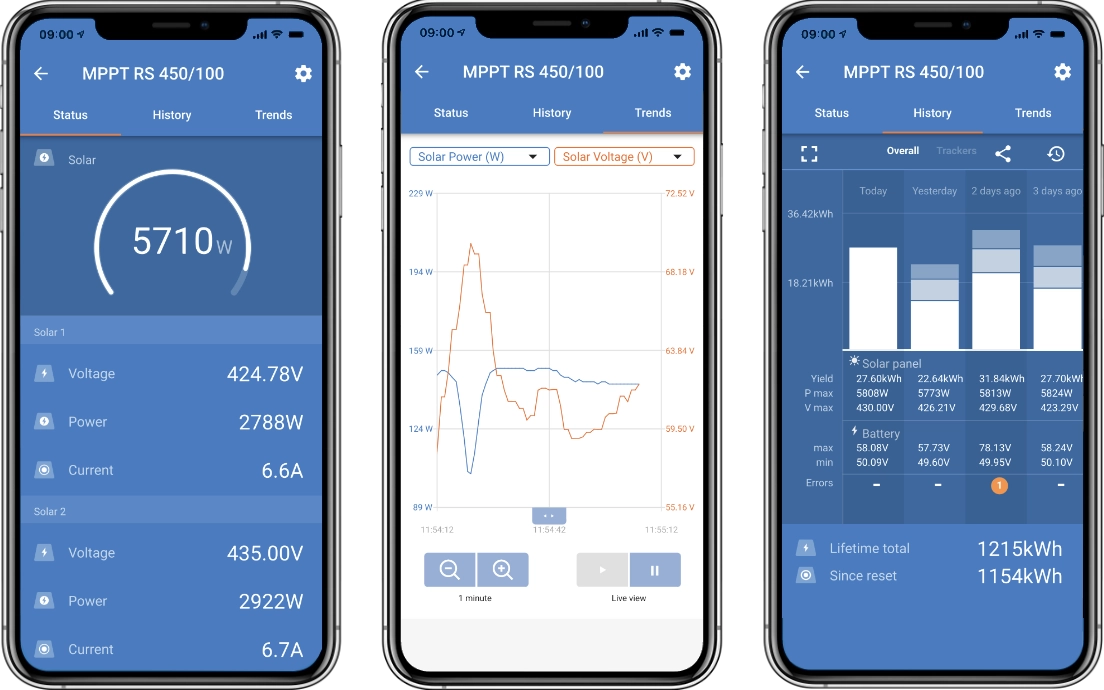

Aplikacja VictronConnect
Aplikacja VictronConnect to Twoje osobiste centrum kontroli, które pozwala na błyskawiczną konfigurację i podgląd pracy systemu bezpośrednio z ekranu smartfona.
- Śledź napięcie, prąd ładowania i aktualną moc paneli w czasie rzeczywistym.
- Intuicyjnie dopasuj profile ładowania i funkcje regulatora do swoich potrzeb.
- Analizuj statystyki wydajności i uzyski energii z ostatnich 30 dni.
Portal VRM
Połączenie regulatora z urządzeniem GX daje Ci pełny dostęp do danych systemowych oraz natychmiastowych powiadomień o wszelkich alarmach lub usterkach.
- Zdalne zarządzanie z dowolnego miejsca
- Szczegółowa analityka i raporty
- System wczesnego ostrzegania
Zastosowania
Regulator ładowania SmartSolar MPPT RS wydobędzie maksymalną moc z Twoich paneli w każdych warunkach
Marine
Maksymalna wydajność na wodzie, nawet przy cieniach rzucanych przez żagle i maszty. Inteligentny system dba o energię i kondycję akumulatorów podczas każdego rejsu.
Systemy off-grid
Pełna niezależność dzięki synchronizacji wielu urządzeń w jeden spójny system. Optymalizuje to pobór mocy ze słońca i wyraźnie przedłuża żywotność baterii.
Pojazdy rekreacyjne
Niezawodne zasilanie w trasie, odporne na wibracje i ruch. Urządzenie błyskawicznie reaguje na zmieniające się otoczenie i cienie przesuwające się podczas jazdy.
FAQ
Najczęściej zadawane pytania
Specyfikacja
SmartSolar MPPT RS 450/200-MC4 |
|
|
Napięcie akumulatora |
48 V |
|
Prąd znamionowy ładowania |
200 A |
|
Maks. moc ładowania |
11,5 kW przy 57,6 V |
|
Napięcie ładowania "absorption" |
Ustawienie domyślne: 57,6 V (regulowane) |
|
Napięcie ładowania "float" |
Ustawienie domyślne: 55,2 V (regulowane) |
|
Programowalny zakres napięcia ładowania (1) |
Minimum: 36 V |
|
Algorytm ładowania |
Wielostopniowy adaptacyjny (regulowany) |
|
Czujnik temperatury akumulatora |
W zestawie |
|
Maks. sprawność |
96% |
|
Konsumpcja własna |
15 mA |
|
ENERGIA SOLARNA |
|
|
Maks. napięcie DC ogniw fotowoltaicznych |
450 V |
|
Napięcie rozruchowe |
120 V |
|
Zakres napięcia roboczego MPPT (2) |
65 - 450 V |
|
Liczba trackerów |
4 |
|
Maks. roboczy prąd wejściowy ogniw fotowoltaicznych |
16 A na tracker |
|
Maks. zabezpieczenie przeciwzwarciowe prądu zwarciowego, na odwróconej polaryzacji (3) |
20 A na tracker |
|
Maks. moc ładowania DC |
4000 W na tracker |
|
Maks. rozmiar zestawu ogniw fotowoltaicznych na tracker (4) |
7200 Wp (450 V x 20 A) |
|
Granica awarii izolacji ogniw fotowoltaicznych (5) |
100 kΩ |
|
OGÓLNE |
|
|
Synchronizowana praca równoległa |
Tak, do 25 urządzeń z VE.Can |
|
Programowalny przekaźnik (6) |
Tak |
|
Ochrona |
Odwrotna polaryzacja ogniw fotowoltaicznych |
|
Transmisja danych (7) |
Port VE.Direct, port VE.Can i Bluetooth |
|
Częstotliwość Bluetooth |
2402 – 2480 MHz |
|
Moc Bluetooth |
4dBm |
|
Uniwersalny port analogowy/cyfrowy |
Tak, 2x |
|
Zdalne włączanie/wyłączanie |
Tak |
|
Zakres temperatury pracy |
-40 do +60°C |
|
Wilgotność (bez kondensacji) |
maks. 95% |
|
OBUDOWA |
|
|
Materiał i kolor |
Stal (kolor niebieski - RAL 5012) |
|
Kategoria ochrony |
IP 21 |
|
Podłączenie akumulatora |
Śruby M8 |
|

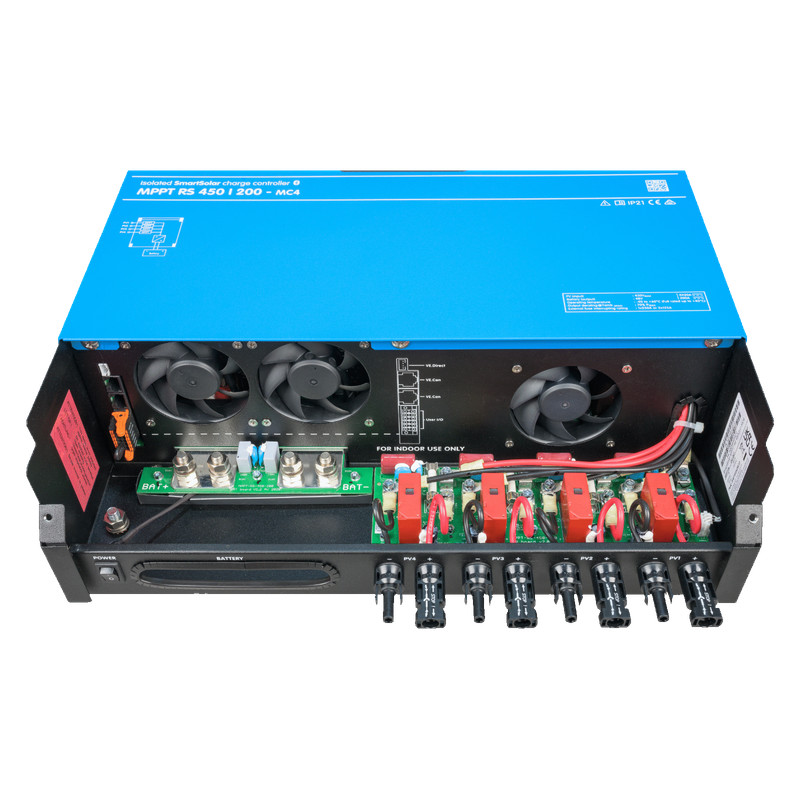

Zaciski mocy wejścia ogniw fotowoltaicznych |
1 para złączy męskich i żeńskich MC4 na tracker |
|
Waga |
13,7 kg |
|
Wymiary (wys. x szer. x dł.) |
487 x 434 x 146 mm |
|
NORMY |
|
|
Bezpieczeństwo |
EN-IEC 62109-1 |
|
PRZYPISY |
|
|
1) Nastawę ładowarki ("float" oraz "absorption") można ustawić na maksymalnie 60 V. Napięcie wyjściowe na zaciskach ładowarki może być wyższe ze względu na kompensację temperatury, jak również kompensację spadku napięcia na kablach akumulatora. Maks. prąd wyjściowy jest redukowany liniowo od pełnego prądu przy 60 V do 5 A przy 62 V. Napięcie wyrównawcze można ustawić na maksymalnie 62 V, procent prądu wyrównawczego można ustawić na maksymalnie 6%. |
|
|
2) Zakres pracy MPPT jest ograniczony napięciem akumulatora - napięcie ogniw fotowoltaicznych VOC nie powinno przekraczać 8x napięcia rezerwowego akumulatora. W przypadku napięcia rezerwowego 52,8V maksymalna wartość ogniw fotowoltaicznych VOC wynosi 422,4V. Więcej informacji można znaleźć w instrukcji obsługi produktu. |
|
|
3) Wyższy prąd zwarcia może spowodować uszkodzenie kontrolera, jeśli matryca ogniw fotowoltaicznych jest podłączona odwrotnie do polaryzacji. |
|
|
4) Max. 450 Voc skutkuje ok. 360 Vmpp, w związku z tym maksymalna moc matrycy ogniw fotowoltaicznych wynosi ok. 360V x 20A = 7200Wp |
|
|
5) MPPT RS przetestuje wystarczającą izolację rezystancyjną pomiędzy ogniw fotowoltaicznych+ i GND oraz ogniw fotowoltaicznych- i GND. W przypadku rezystancji poniżej progu, urządzenie zatrzyma ładowanie, wyświetli błąd i wyśle sygnał błędu do urządzenia GX (jeśli jest podłączone) w celu powiadomienia dźwiękowego i mailowego. |
|
|
6) Programowalny przekaźnik, który można ustawić na alarm ogólny, zbyt niskie napięcie prądu DC lub funkcję uruchamiania/zatrzymywania agregatu prądotwórczego. |
|
|
7) MPPT RS nie jest obecnie kompatybilny z VE.Smart Networks |
|
